阀体与连接

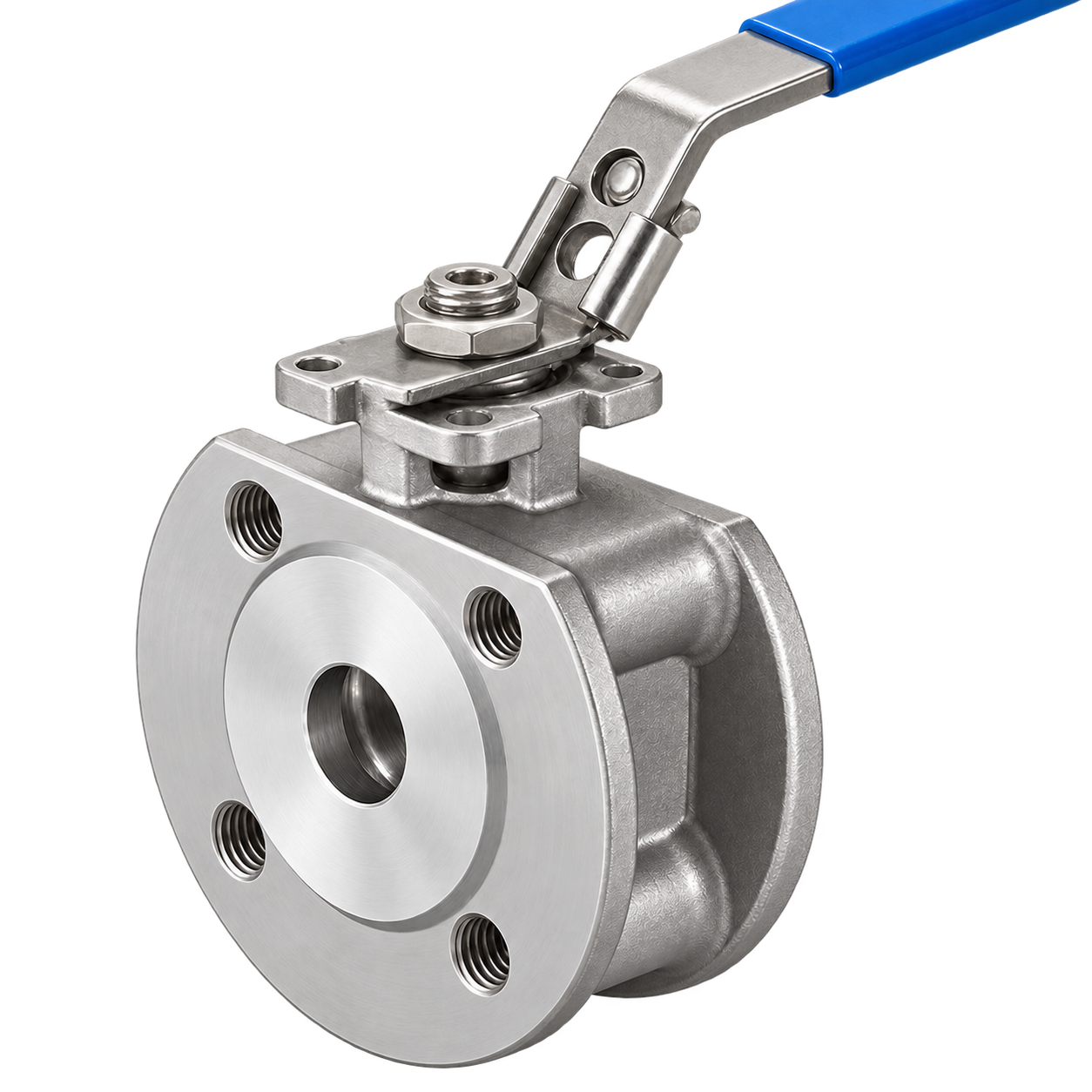

阀体外观与连接部位
产品说明
意式超薄球阀（对夹球阀）
使用条件
球阀通过球体转动改变通道与管路的连通状态，主要用于介质的接通与切断。球体通道、阀座和阀杆密封共同决定启闭表现，选型需要同时考虑工作压差、介质洁净程度及操作频率。
配置说明
操作机构应与阀门的实际负载及现场使用方式匹配。手动配置需预留操作空间；频繁启闭或远程控制时，还应评估机构输出、操作频次和阀位反馈要求。
结构与说明
对夹安装将阀体夹持在两侧配对法兰之间。应核对法兰标准、配管内径、螺栓布置及内部活动件的开启空间；密封垫片是否需要另配，应按阀座和连接设计确定。
使用条件
配套选型应明确介质组成、连续运行与启停条件，再将阀体、内件和密封材料作为一个组合评估。颗粒、沉积和清洗过程会影响密封面及操作机构，维护计划应结合实际运行条件制定。
产品细节

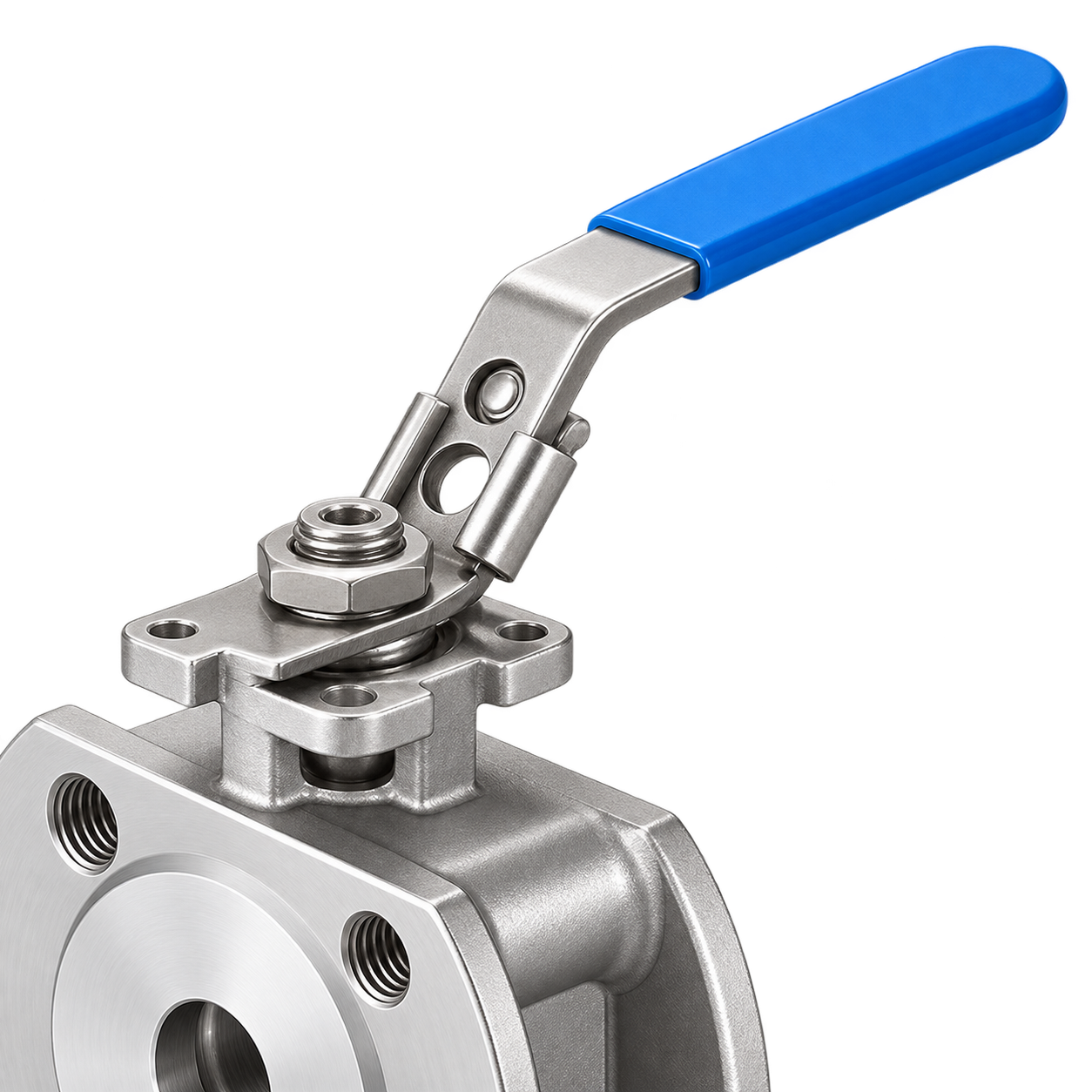

操作机构
操作机构与安装连接部位
相关产品
技术规格
基本参数
- 型号
- Q71F
- 公称通经
- DN15-DN150
- 压力等级
- PN16
材料与结构
- 阀体材料
- 含钼铸造奥氏体不锈钢（CF8M）/铸造奥氏体不锈钢（CF8）；铸造碳钢（WCB）
- 阀杆材料
- 含钼奥氏体不锈钢（316）；奥氏体不锈钢（304、SS304）
- 阀座材料
- 软密封球阀常用材料配置；建议采用 PTFE（聚四氟乙烯） 或增强聚四氟乙烯（PTFE / RPTFE）阀座；作为一般软密封工况的候选配置、具体耐温及介质相容性需确认。
基础规格
- 连接形式
- 对夹连接
技术参数
- 驱动方式
- 手动、电动、气动
连接与使用
- 适用介质
- 水、油、蒸气、硝酸类 ( 温度 ≤200℃) 、醋酸类 ( 温度 ≤200℃)
标准与试验
- 低压气密试验
- 0.5 ～ 0.7
特点与优势
从产品结构与配置出发，了解选型关注点。
结构与配置以实际型号为准，点击图片可放大。
01旋转启闭，便于切换
通过球体旋转改变通道位置，实现管线接通或切断。旋转动作便于观察阀位，也便于与手动或自动操作机构配套。
02结构与用途相匹配
通过流道、启闭件和密封配置的组合，适应管线隔离、调节或防倒流等用途。应按具体型号的结构图确定实际功能。
03操作机构便于匹配
手动或自动操作机构可按实际型号配置与操作频次匹配。合理选择输出力矩或推力，有助于稳定完成启闭动作并保留维护便利性。
没有找到匹配的特点。
行业应用
从介质和工况出发，确认适用配置。
查看全部行业 →
行业场景图暂不可用场景示意化学工业
意式超薄球阀（对夹球阀）可作为化工工艺或辅助管线中的选型候选。应用重点：工艺管线的切断或流路切换；核查介质相容性、流通能力和密封等级。
沟通重点：介质成分与浓度、腐蚀条件及密封材料要求。
查看应用资料 →
行业场景图暂不可用场景示意一般工业
意式超薄球阀（对夹球阀）可作为设备配套及一般工业管线中的选型候选。应用重点：工艺管线的切断或流路切换；核查介质相容性、流通能力和密封等级。
沟通重点：公用工程介质、操作频率与检修空间。
查看应用资料 →
行业场景图暂不可用场景示意石油和天然气
意式超薄球阀（对夹球阀）可作为油气输送、处理或设备管线中的选型候选。应用重点：工艺管线的切断或流路切换；核查介质相容性、流通能力和密封等级。
沟通重点：介质、压力、温度、连接标准与操作要求。
查看应用资料 →
