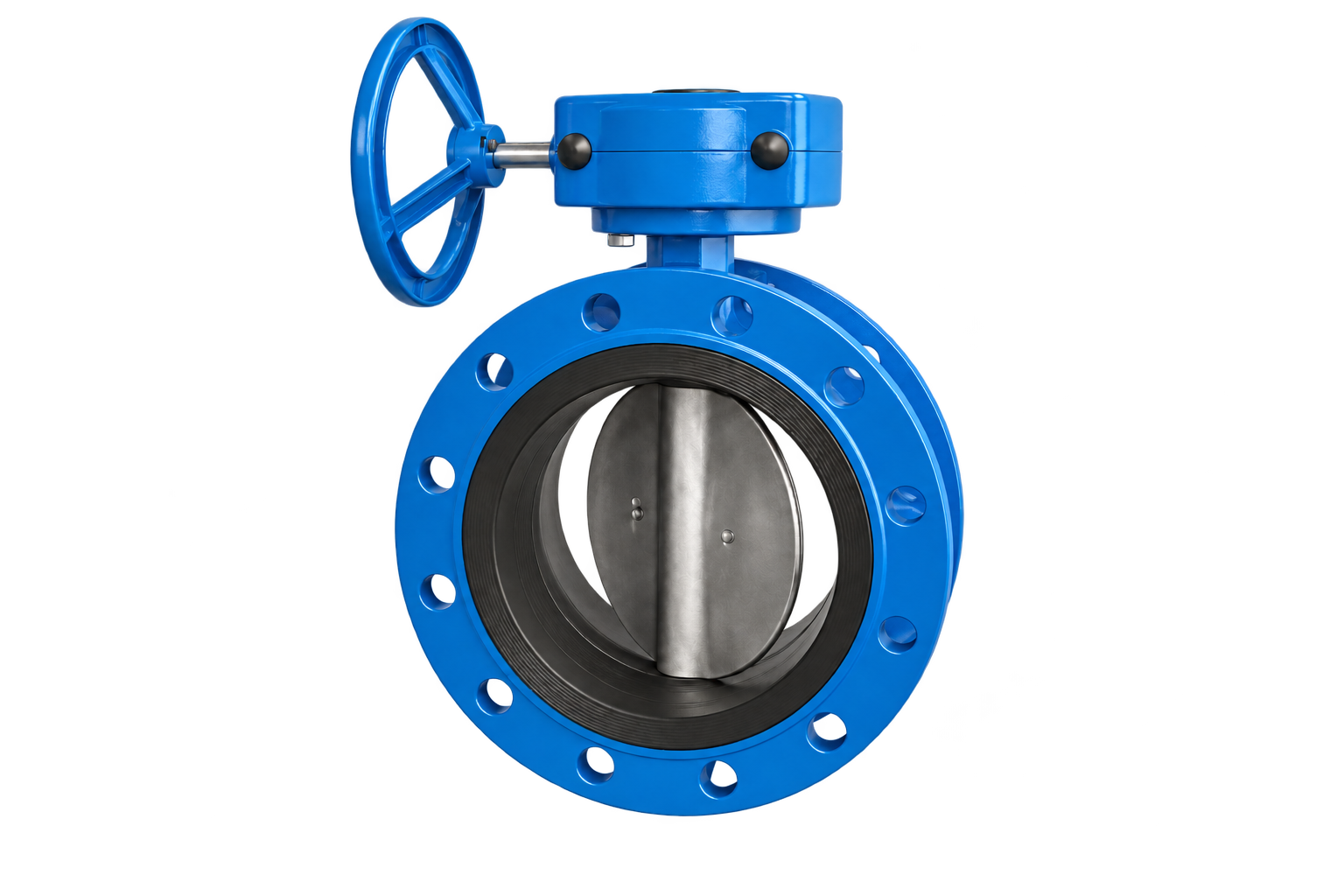

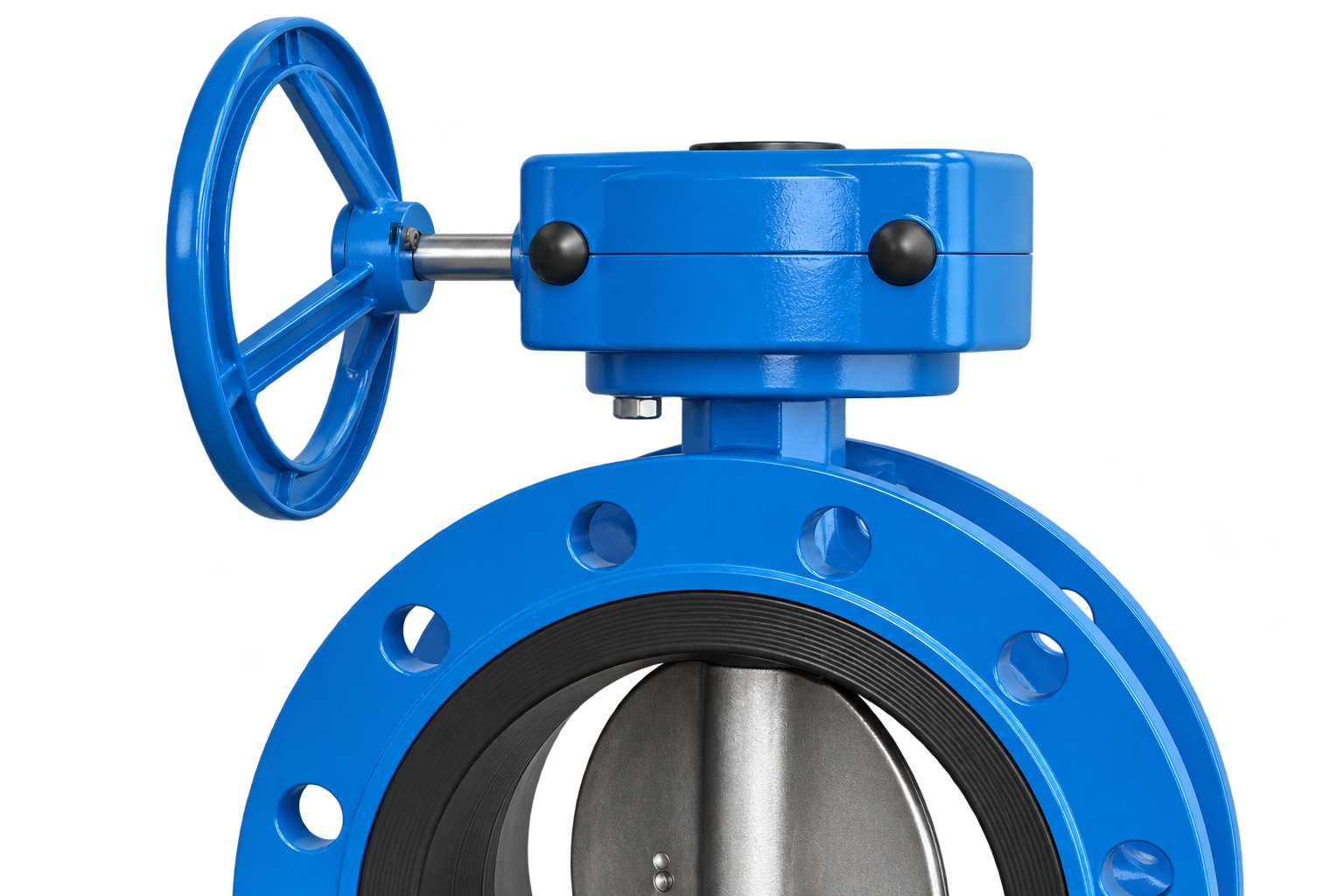

中线软密封法兰蝶阀

配置说明

蝶阀通过蝶板绕阀杆轴线转动改变通流面积，具有回转式操作和较紧凑的结构，常用于管路启闭。用于流量调节时，还需评估蝶板开度、工作压差与流量变化的关系，并匹配执行机构的控制能力。

结构与说明

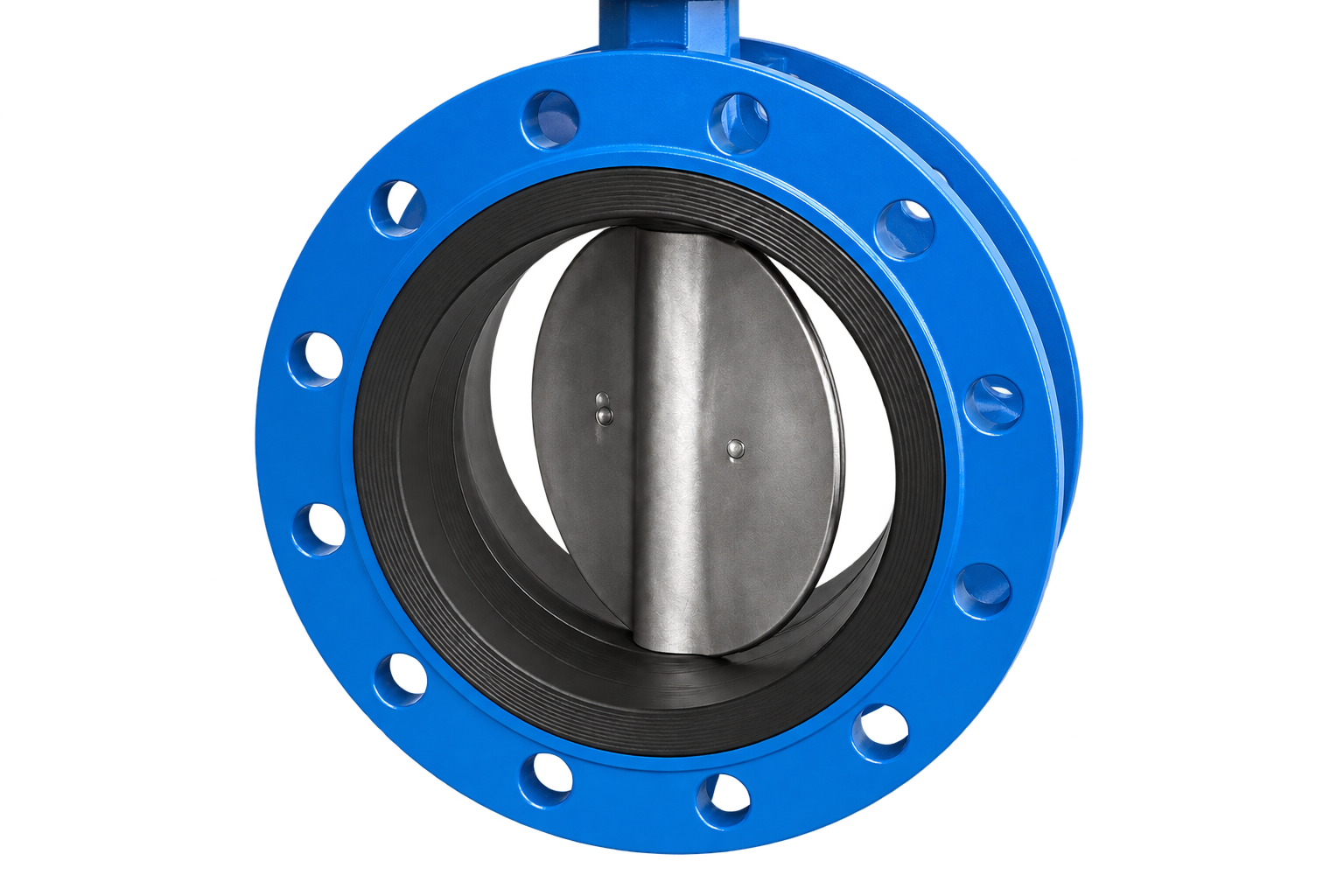

中线蝶阀的蝶板旋转轴线通过流道中心，关闭时蝶板边缘与弹性阀座配合。结构选型需要考虑阀座变形、蝶板边缘接触及配管内径，安装空间应允许蝶板完整转动。

使用条件

弹性阀座通过蝶板与密封材料的接触和变形形成密封。阀座材料应与介质、温度及清洗条件相匹配；长期运行还应关注材料老化、溶胀及颗粒夹持对启闭扭矩和密封面的影响。

配置说明

操作机构应与阀门的实际负载及现场使用方式匹配。手动配置需预留操作空间；频繁启闭或远程控制时，还应评估机构输出、操作频次和阀位反馈要求。

使用条件

法兰连接便于与配管接口配合及安排拆装。选型时应统一法兰标准、压力等级、密封面、垫片和紧固件，并核对实际安装长度与管路支撑，减少配管载荷对阀体的影响。

配套选型应明确介质组成、连续运行与启停条件，再将阀体、内件和密封材料作为一个组合评估。颗粒、沉积和清洗过程会影响密封面及操作机构，维护计划应结合实际运行条件制定。
